2광자 중합 3D프린팅 미세 전극, 전체 가열 대신 가는 다리에 열을 모을 수 있을까 — 핵심 정리
안녕하세요. 3D프린팅·CNC·다양한 소재 전문 플랫폼 기업 아이컨택입니다.
탄소 미세 전극을 CMOS 센서 회로 가까이에 만들려면, 3D프린팅한 폴리머를 탄소로 바꾸는 열처리가 걸림돌이다. 구조 전체를 높은 온도로 가열하면 회로도 함께 열을 받는다.
폴리머를 먼저 부분 탄화해 전류가 흐르게 한 뒤, 가느다란 연결부에 전류를 흘려 그곳에 열을 모으는 방법이 있다. 이 공정을 다룬 동료 심사 전 사전 공개 논문은 금속 배선이 있는 실리카 기판의 시험 구조에서 국소 가열과 탄화를 보였다. 완성된 전극을 실제 CMOS 회로에 집적한 결과는 아니다.
관건은 전류를 흘릴 수 있을 만큼 먼저 탄화하면서도, 이후에는 열이 필요한 곳에 집중되도록 구조를 만드는 일이다.

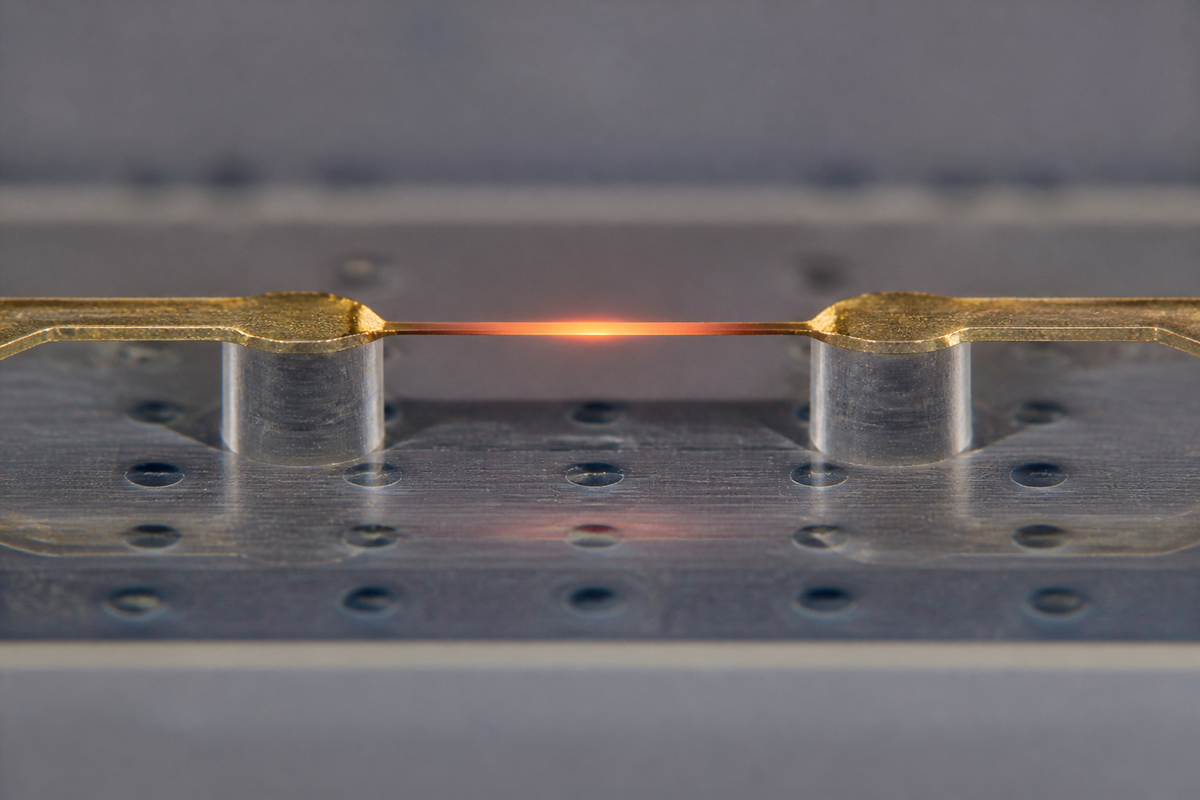

AI 개념 이미지: 두 기둥을 잇는 가는 다리에 전류와 열이 집중되는 모습을 나타낸다. 실제 시험 장비나 구조를 촬영한 사진은 아니다.
핵심 정리
3D프린팅 탄소 미세 전극에서 전체 가열이 문제가 되는 이유
CMOS는 센서 신호를 처리하는 반도체 회로 기술이다. 이 회로와 결합한 탄소 전극은 랩온칩과 생의학·환경·산업 분야에 쓰일 가능성이 있다.
2광자 중합 3D프린팅 구조의 가는 다리에 열을 모으다
시험 구조는 두 기둥 사이를 가느다란 다리 하나가 잇는 모양이다. 기판의 금속 배선이 전극 패드와 기둥을 연결해 다리까지 전류가 흐른다.
부분 탄화 뒤 국소 줄열 시험에서 확인한 것
첫 열처리에서는 산화를 시작하기 위해 공기 중에서 구조를 340°C로 10분간 가열했다. 다음 탄화 열처리는 아르곤 또는 수소·아르곤 혼합 분위기에서 500~950°C, 10분~27시간 조건으로 진행했다.
CMOS 회로에 적용하기 전에 확인할 조건
추정 평균 온도는 다리 전체가 똑같은 온도였다는 뜻이 아니다. 연구진은 다리 두께가 고르지 않으면 일부 구역은 그 값보다 더 뜨거울 수 있다고 설명했다.
아이컨택의 시선
CMOS 센서 가까이에 미세 탄소 전극을 형성하려는 설계자라면, 구조 전체의 열처리 온도와 함께 부분 탄화 뒤 전류가 안정적으로 흐르는지 살펴볼 만하다. 열을 모으도록 만든 가는 다리가 동시에 국부 과열과 단선이 일어날 수 있는 자리이기 때문이다.
이 사례의 의미는 필요한 부분에 줄열을 집중시키는 제작 경로를 시험했다는 데 있다.
댓글
댓글 쓰기
