탄소섬유 3D프린팅에서 섬유 길이가 하중 전달을 바꾸는 방식
안녕하세요. 3D프린팅·CNC·다양한 소재 전문 플랫폼 기업 아이컨택입니다.
탄소섬유가 들어간 두 출력물이라도 힘을 받아내는 길은 다를 수 있다. 단섬유 필라멘트는 짧은 섬유 사이로 힘을 전달하고, 연속섬유 보강은 길게 이어진 섬유 다발에 하중을 싣는다.
마크포지드의 기술 자료를 바탕으로 보면, 차이를 가르는 질문은 ‘섬유가 얼마나 들어갔나’보다 ‘힘이 지나는 자리에 이어져 있나’에 가깝다.

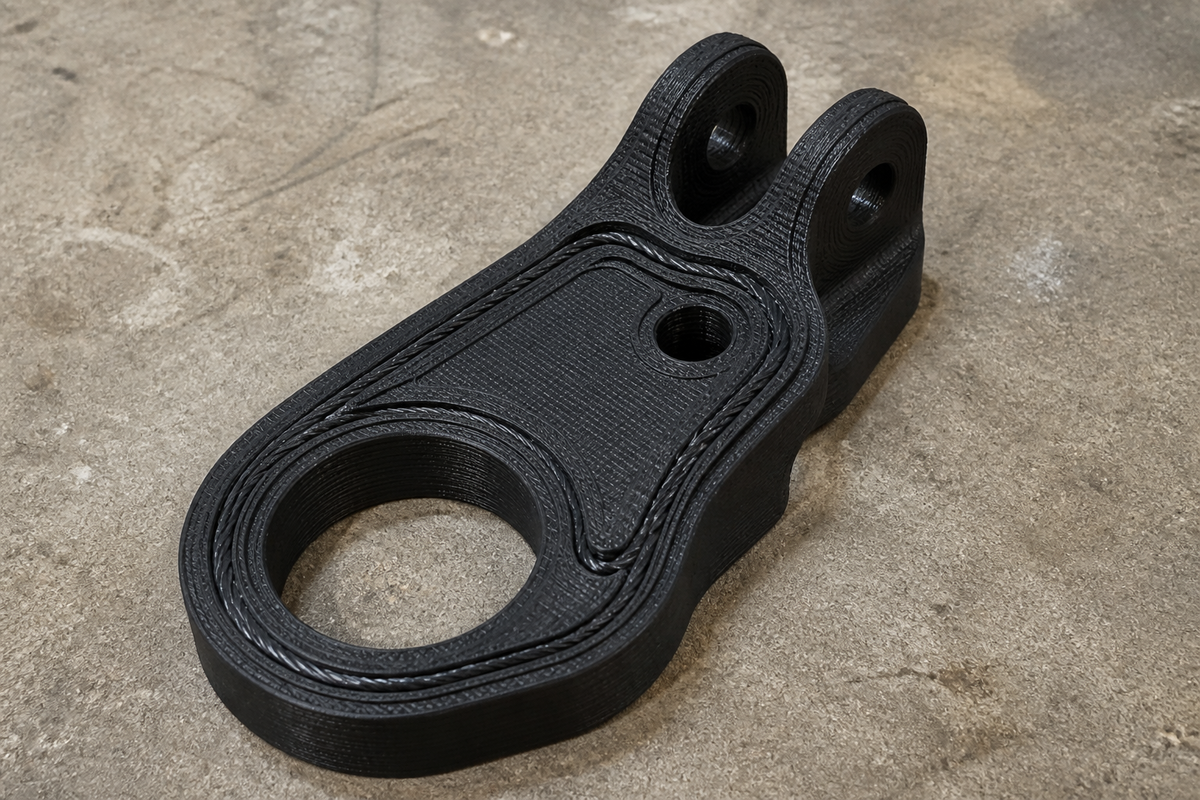

AI 개념 이미지: 단섬유가 섞인 필라멘트와 출력물의 층에 배치한 연속 탄소섬유를 비교한 그림이다. 실제 장비나 제품을 촬영한 사진은 아니다.
단섬유 필라멘트에서는 힘이 어디로 흐르나
단섬유 방식은 짧은 탄소섬유를 플라스틱에 섞어 일반 필라멘트처럼 출력한다. FFF는 녹인 필라멘트를 노즐로 밀어내 층층이 쌓는 3D프린팅 방식이다. 자료는 이 필라멘트의 바탕 재료로 나일론과 ABS를 주로 소개한다.
필라멘트를 만들 때는 플라스틱 원료와 섬유 충전재를 섞어 작은 알갱이로 만든 뒤, 다시 압출해 긴 줄로 뽑는다. 마크포지드 자료가 설명하는 짧은 섬유의 길이는 50~250μm, 필라멘트에 고르게 섞인 탄소섬유의 비율은 보통 무게 기준 5~35%다.
섬유가 짧으므로 한 조각에서 다음 조각으로 힘이 건너갈 때 바탕 플라스틱을 거친다. 마크포지드는 이 구조에서 얻는 기계적 성질의 향상이 점진적이라고 설명한다.
섬유의 방향도 일정하지 않은 채 남는 것은 아니다. 필라멘트 제조와 출력 중 재료가 흐르면서 섬유가 출력 방향으로 정렬되고, 인장·굽힘 강도의 향상은 부품 바깥벽 방향을 따르는 경향이 있다.
단섬유 충전에는 강도 외의 이점도 있다. 마크포지드는 탄소섬유의 낮은 열팽창 특성이 출력 중 뒤틀림을 줄이고 뜨거운 환경에서 변형을 억제하는 데 도움을 준다고 설명한다. 충전재가 없는 부품보다 높은 치수 정확도를 얻을 수 있다는 것도 이 자료의 설명이다.
출력 조건에는 주의가 필요하다. 단단한 충전재가 일정 수준을 넘으면 필라멘트가 고르지 않아져 표면 결함이 생길 수 있고, 섬유가 너무 많으면 노즐이 막힐 위험도 커진다. 탄소섬유 충전 필라멘트는 일반 무충전 필라멘트용 압출 부품을 빨리 닳게 할 수 있어, 자료는 경화 부품과 정기적인 유지보수를 완화 방법으로 제시한다.
연속섬유 보강에서는 무엇이 이어지나
연속섬유는 열가소성 수지로 코팅한 긴 탄소섬유 다발이다. CFR 공정은 가열 노즐로 이 코팅을 출력물에 융착하고, 층 안에서 섬유를 여러 평면 방향으로 배치한다. 보강할 층과 그 안에 넣을 섬유량도 정할 수 있다.
여기서는 인장·굽힘 하중이 긴 섬유 다발에 걸린다. 마크포지드는 바탕 플라스틱에 걸리는 하중이 상대적으로 작아지며 부품 전체의 기계적 성질이 높아진다고 설명한다.
보강 경로는 어떻게 고를까
대부분의 굽힘 조건에서는 부품 표면에 응력이 크게 모인다. 응력은 재료가 받는 힘의 부담이다. 자료는 윗면과 아랫면을 보강하는 샌드위치 배치를 높이 방향인 Z 방향 힘에 대응하는 방법으로 제시한다.
높이가 큰 샌드위치 보강 부품에는 섬유를 줄무늬처럼 놓을 수도 있다. 마크포지드는 이 배치가 하중을 분산해 내부 채움 구조가 눌려 휘는 좌굴의 위험을 줄일 수 있다고 설명한다.
힘이 층의 평면인 XY 방향으로 걸린다면 각 층 둘레를 따라 연속섬유를 놓는 셸 보강이 있다. 아이컨택은 굽힘을 받는 지그를 설계할 때 섬유의 총량보다 하중이 걸리는 면과 보강 경로를 먼저 맞춰 볼 만하다고 본다.
