폴리머 3D프린팅 포토닉 랜턴: 한 입력이 다섯 광도파로로 바뀌는 과정
안녕하세요. 3D프린팅·CNC·다양한 소재 전문 플랫폼 기업 아이컨택입니다.
빛이 들어오는 통로는 하나인데 나오는 통로는 다섯 개다.
미국 로런스 리버모어 국립연구소(LLNL) 연구진은 이를 2광자 중합으로 출력해 빛의 전달을 시험했다. 이 결과는 동료 심사 전 사전 공개 논문에 실렸다.

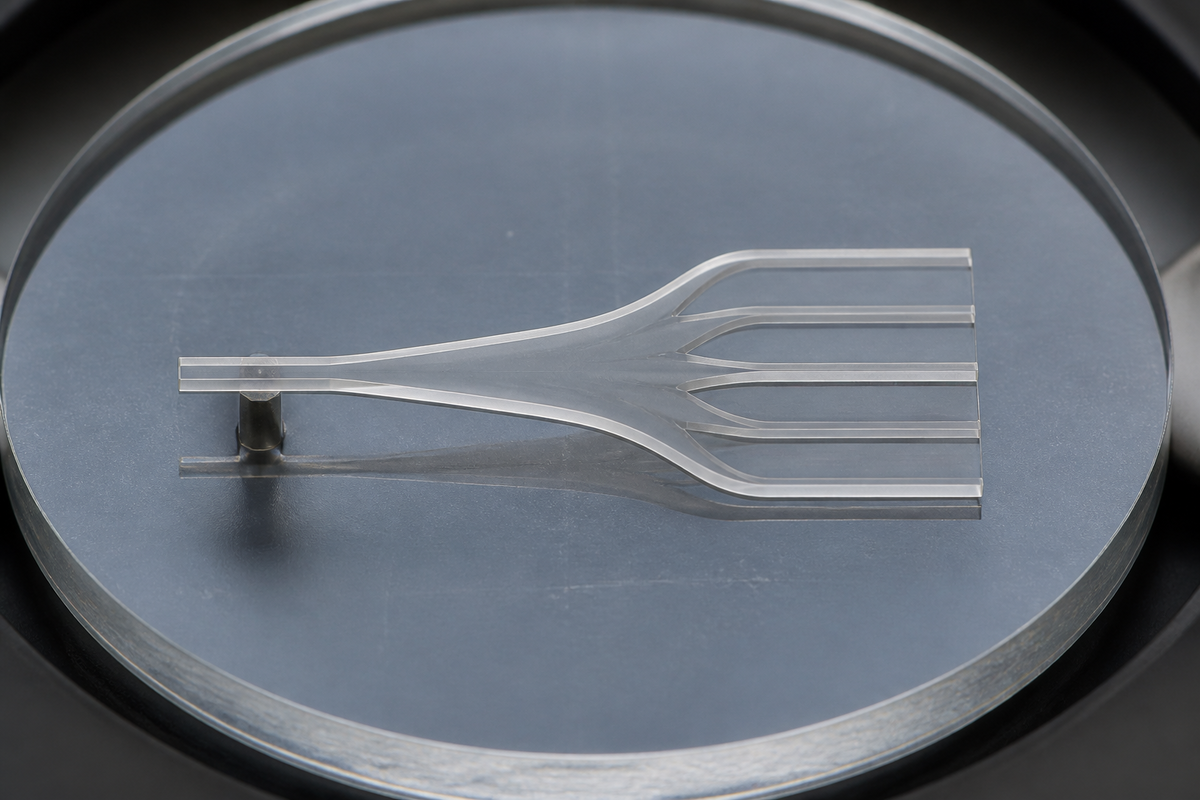

AI 개념 이미지: 하나의 입력 도파로가 다섯 출력 도파로로 서서히 갈라지는 구조를 보여준다. 실제 장치의 사진은 아니다.
다섯 광도파로로 이어지는 길
광도파로는 빛이 따라가는 통로이고, 모드는 그 안에 퍼진 빛의 형태다. 이 장치에서는 점차 좁아지는 입력부가 짧은 전환 구간을 거쳐 가운데 한 개와 바깥쪽 네 개의 도파로로 바뀐다. 끝부분은 각 통로의 빛을 넓혀 공기 중에서 모으고 촬영하기 쉽게 만든다.
형상을 서서히 바꾸면 빛이 도파로에 안내되는 모드 안에 머물 수 있다. 따라서 입력부가 지원하는 공간 모드 수와 출력 통로 수를 맞추는 일도 중요하다. 두 수가 어긋나면 모드 수 불일치에 따른 손실이 생길 수 있다.
2광자 중합으로 만든 폴리머 구조
2광자 중합은 레이저로 광경화 수지의 작은 영역을 굳히며 입체 형상을 쓰는 방법이다. 1 µm보다 작은 해상도로 형상을 만들 수 있다. 폴리머와 공기의 굴절률 차이는 빛을 약하게 가두는 광섬유 구조에 비해 작은 단면, 급한 굴곡, 짧은 전이부를 허용한다. 굴절률은 물질 속에서 빛이 진행하는 방식과 관련된 성질이다.
포토닉 랜턴은 가늘어지는 광섬유 다발이나 중심부가 여러 개인 광섬유, 레이저로 내부에 새긴 도파로로도 만들어져 왔다. 이번 폴리머 출력물은 같은 연결 기능을 입체적인 도파로 형상으로 구현한 사례다.
연구진은 손실과 다섯 출력 사이의 빛 세기 차이를 줄이도록 형상을 시뮬레이션한 뒤, Nanoscribe Photonic Professional GT2 장비로 독립된 부품을 출력했다. 재료는 IP-S 광경화 수지, 바닥은 원형 사파이어 기판이었다. 가늘고 긴 구조를 수직으로 출력하기 위해 지지 구조도 마련했다.
자유공간 광학 시험이 확인한 범위
연구진은 레이저와 광학계로 장치에 빛을 넣고 카메라로 투과광을 촬영했다. 장치 앞뒤 영상에서 다섯 출력 광점을 하나의 영역으로 묶어 광투과율을 추정했다. 광투과율은 들어간 빛에 견줘 얼마나 전달됐는지를 뜻한다.
영상마다 노출 시간을 맞춘 배경 영상을 빼고, 다섯 광점을 둘러싼 측정 영역을 넓혀도 추정치가 안정적인지 살폈다. 연구진은 영역을 0~35픽셀 넓힐 때 값이 거의 일정해 주요 광점과 주변 빛이 포함됐다고 판단했다. 더 넓히자 값이 올라갔으며, 잔류 산란광이나 위치에 따른 배경 차이를 가능한 원인으로 들었다.
다섯 출력의 빛 세기 분포에는 들어온 빛의 파면, 즉 공간에 걸쳐 빛이 도달하는 모양에 관한 정보가 담길 수 있다. 연구진은 이를 외계행성 고대비 영상에 필요한 파면 감지·제어의 응용 가능성으로 제시했다.
설계 목표는 1050 nm였지만 이 예비 시험은 정렬이 수월한 가시광 635 nm에서 진행됐다. 따라서 출력 영상과 전달 성능을 살핀 결과를 설계 파장의 성능으로 옮겨 읽을 수는 없다. 아이컨택은 이 구조를 광학계에 적용하려는 설계자라면 완만한 전이 형상과 목표 파장 시험을 함께 판단해야 한다고 본다.
