투명 수지 3D프린팅 유동 셀에서 오일·공기 흐름을 읽는 법

안녕하세요. 3D프린팅·CNC·다양한 소재 전문 플랫폼 기업 아이컨택입니다.

같은 전체 유량으로 흐름을 뒤집었을 때 삼각형 장애물은 뚜렷한 방향별 반응 차이를, 원기둥형 장애물은 실험 불확도 안에서 대칭적인 반응을 보였다.

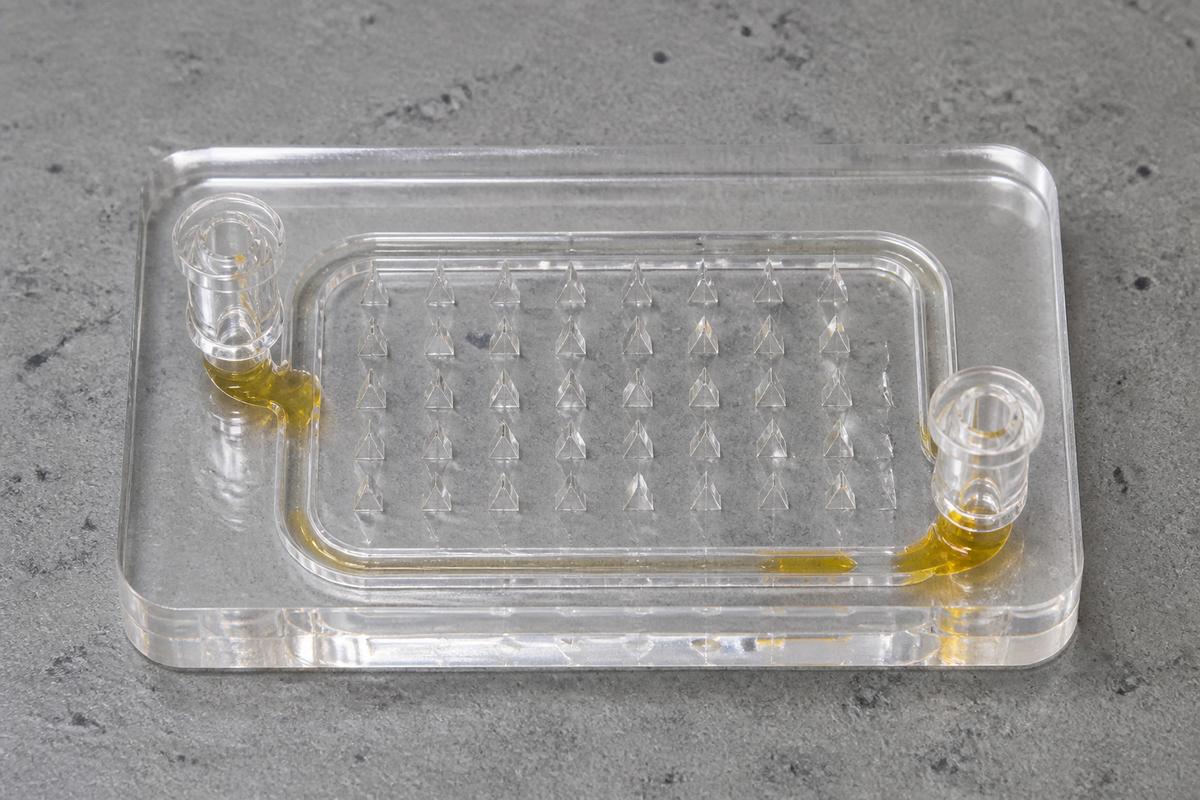

AI 개념 이미지: 투명한 다공성 유동 셀 안에서 오일과 공기가 장애물 사이를 흐르는 모습을 나타낸 그림이다. 실제 실험 장비의 사진은 아니다.

광경화 3D프린팅 셀은 어떻게 투명해지나

작은 빈 공간이 이어진 다공성 구조에서 흐름을 비교하려면 통로의 모양뿐 아니라 경계와 유체를 미는 조건도 제어해야 한다.

광경화 3D프린팅은 액체 수지에 자외선을 비춰 층마다 굳히는 방식이다. 그러나 출력 직후에는 통로 안에 미경화 수지가 남고, 표면의 미세한 요철도 관찰을 방해한다.

출력 방향부터 입출구로 수지가 빠져나가도록 정했다. 첫 세척 뒤에는 이소프로판올을 입출구와 내부 공간에 다시 흘리고, 주사기 펌프로 세척액을 밀었다 당겼다. 씻겨 나온 수지가 도중에 굳으면 덩어리가 기공을 막거나 내부 형상을 바꿀 수 있다.

마지막으로 관찰면에 출력물과 같은 수지를 코팅했다. 코팅은 작은 요철을 메워 두 유체의 경계를 더 선명하게 보이게 한다. 같은 수지를 쓰므로 관찰면에 추가적인 굴절률 차이도 생기지 않는다.

출력 구조물에 투명판을 붙이는 방법도 내부 관찰은 가능하다. 그러나 판과 출력물 사이의 접합면은 누출이나 변형, 빛이 꺾이는 정도의 차이가 생길 위험을 높인다.

굴절률은 빛이 재료를 통과할 때 얼마나 꺾이는지를 나타낸다. 재료가 맞닿은 경계에서 빛이 달리 꺾이면, 그 너머의 유체 경계를 선명하게 보기 어려워진다.

유체 한 가지만 점성이 지배하는 조건에서 천천히 흐르면, 미는 압력의 방향을 뒤집어도 통로의 유동 저항은 같다. 그래서 방향을 바꿨을 때 압력과 내부 분포를 함께 볼 필요가 있다.

압력 강하는 유체가 흐르는 통로의 입구와 출구 사이에서 생기는 압력 차이다. 같은 유량을 유지할 때 필요한 압력 차이가 크다면, 그 방향의 흐름에 더 큰 저항이 걸린다는 뜻이다.

두 유체 사이에는 좁은 길을 지날 때의 압력 문턱, 갇힘, 분포 변화와 앞선 흐름의 영향이 더해질 수 있다. 연구진은 삼각형과 원기둥형 장애물을 각각 둔 셀에서 전체 유량을 같게 유지한 채 흐름 방향을 바꿨다.

입출구와 장애물 구간 사이에는 두 유체가 셀 폭을 따라 다시 퍼지는 완충 구역을 뒀다. 이 구역은 입출구 모양이 관찰된 흐름에 직접 미치는 영향을 줄인다. 따라서 장애물 형상별 반응을 비교할 때 입출구의 영향을 덜 받도록 한 설계다.

장애물이 없는 빈 셀도 비교 기준에 포함했다. 앞서 나온 방향별 반응은 이렇게 압력과 내부 영상을 함께 살핀 결과다.

다른 광경화 프린터와 투명 수지도 원칙적으로 쓸 수 있다. 다만 출력 정확도와 표면 품질, 투명도, 재료 물성은 선택한 장비와 수지에 따라 달라진다. 이 셀에서 확보한 관찰 조건을 다른 조합에도 그대로 기대할 수는 없다.

형상을 바꿔 같은 비교를 해 보려는 설계자에게는 세척 경로가 설계의 일부다. 통로가 촘촘하거나 서로 잘 이어지지 않으면 세척 시간을 늘리거나 배출구를 추가해야 할 수 있다.
