탄소섬유 시트 로봇 그리퍼 브래킷, SLA 3D프린팅으로 휨을 다룬 방법 — 핵심 정리
안녕하세요. 3D프린팅·CNC·다양한 소재 전문 플랫폼 기업 아이컨택입니다.
탄소섬유 시트를 집는 로봇의 브래킷이 조금씩 휘면, 손끝에 달린 그리퍼는 결국 시트를 놓친다. 계속 휘는 알루미늄 브래킷을 플라스틱으로 바꾸면 해결될까?
셰필드대학교 첨단제조연구센터(AMRC)는 그리퍼를 브래킷 측면에서 아래쪽으로 옮기고, 아래에서 받는 힘에 스프링처럼 눌리도록 구조를 바꿨다. 작업자는 두께와 소재를 조정한 브래킷이 눌린 뒤 곧바로 원래 형태로 돌아온다고 설명했다. 이 사례는 3D프린터 제조사 Formlabs가 공개한 자료를 바탕으로 한다.
그 차이를 알려면 먼저 로봇이 옮기는 시트와 기존 브래킷의 문제를 볼 필요가 있다.

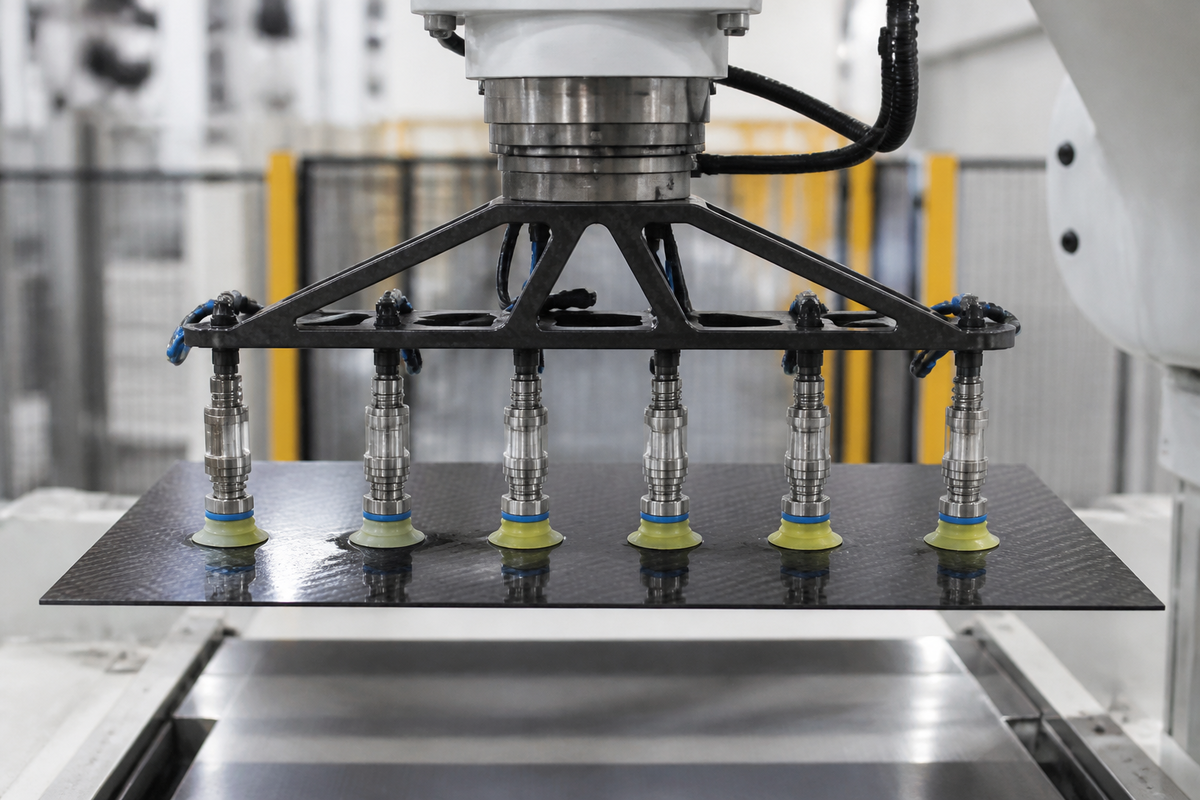

AI 개념 이미지: 탄소섬유 시트를 집는 로봇과 아래쪽에 그리퍼를 단 브래킷의 관계를 보여준다. 실제 설비 사진은 아니다.
핵심 정리
탄소섬유 시트를 옮길 때 그리퍼 위치가 중요한 이유
복합재 부품은 섬유 가닥을 어떻게 엮고 배치하느냐에 따라 강도가 달라진다. 탄소섬유 시트를 겹쳐 놓는 작업에서는 시트가 제자리에 놓이는 일이 중요하다. Formlabs 자료에 따르면 시트가 몇 밀리미터만 어긋나도 부품 불량과 소재 낭비로 이어질 수 있다.
알루미늄 L자 브래킷은 왜 시트를 놓치게 됐나
처음에는 로봇 끝단 측면에 고정한 알루미늄 L자 브래킷이 그리퍼를 받쳤다. 작업 공간의 장비들은 높이가 완전히 같지 않았고, 오래 사용하자 브래킷의 꺾인 접합부 주변이 휘기 시작했다. 휨이 누적되면서 그리퍼는 컨베이어 위의 시트를 집지 못하게 됐다.
SLA 3D프린팅 브래킷은 힘을 어떻게 받도록 바뀌었나
새 설계에서는 그리퍼가 브래킷 측면이 아닌 아래에 자리한다. 아래쪽에서 힘이 가해지면 L자 접합부가 꺾이는 대신 브래킷 구조가 스프링처럼 눌리도록 했다. 장착 위치와 힘을 받는 방식을 함께 바꾼 것이다.
여섯 개 그리퍼 세트를 다섯 번 수정한 과정
AMRC 작업 공간에는 현장 엔지니어가 이용할 수 있는 Form 2 SLA 3D프린터 12대가 있었다. 윌리엄스는 그리퍼 여섯 개로 이뤄진 세트를 다섯 차례 수정했다. 한 번 만든 형상이 맞지 않으면 다시 설계해 시험하는 과정이었다.
아이컨택의 시선
높이가 완전히 맞지 않는 설비 사이에서 그리퍼가 반복 접촉한다면, 브래킷이 원래 형태로 돌아오는지만으로 설계를 판단하기는 어렵다.
아이컨택이 이 사례에서 주목하는 선택은 측면 장착을 아래쪽 장착으로 바꾼 점이다. 비슷한 시트 이송 장치를 설계할 때도 소재를 고르기 전에 힘이 들어오는 방향과 그리퍼의 장착 위치를 함께 살펴볼 만하다.
